产品介绍

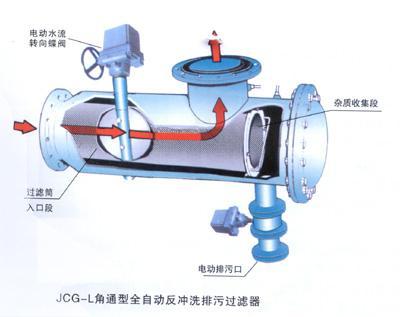

自动排污过滤器由壳体、多元滤芯、反冲洗机构、电控箱、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
自动排污过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进幅盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。

【自排污过滤器】主要参数：
单台处理水量：45-2350m³/h
最大工作压力：0.1-1.6mpa
过滤器清洁时的压力损失：≤0.018mpa
最高工作水温：95℃
过滤精度范围：100-3000µm
自清洗所需水量：<1%
自清洗时间：10-60s
自清洗控制方式：压差、时间及手动
电控方式：交流三相380v/ 50hz
控制界面：数显、旋钮、开关
滤网类型：316l编织网、楔形网

2.【自排污过滤器】结构参数：

型号	管径	出入水口	z	z1	z2	z3	k	滤网面积	处理水量	重量
	(inch)	mm	mm	mm	mm	mm	mm	cm2	m3 /h	(kg)
cnaf-yt03-1.6	3	80	530	839	785	914	200	1165	45	87
cnaf-yt04-1.6	4	100	540	873	831	994	220	1367	65	106
cnaf-yt05-1.6	5	125	620	932	904	1133	250	2095	105	132
cnaf-yt06-1.6	6	150	700	996	982	1252	285	3014	150	197
cnaf-yt08-1.6	8	200	830	1187	1218	1679	340	5270	265	248
cnaf-yt10-1.6	10	250	1000	1338	1381	1797	405	7867	410	360
