直通式篮式过滤器

产品型号:1458372033

产品类别:多芯式反冲洗过滤器

应用范围: 0

分享到：

直通式用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过ｙ型、ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

直通式篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

直通式适用范围

化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。

化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。

制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。

轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。

各种特殊工艺的高效过滤器等。

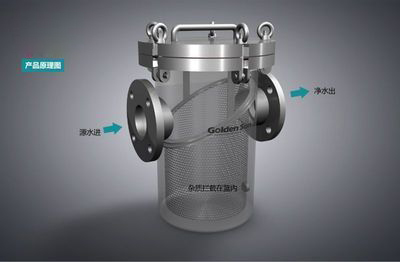

直通式篮式过滤器工作原理

管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。　

直通式篮式过滤器选型的一般原则：

1、进出口通径：

原则上蓝式过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、蓝式过滤器孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。


不锈钢钢丝网技术参数

综合技术参数

主体材质	a3(wcb) l2 304(cf8) 304(cf3) 316(cf8m) 316(cf3m) 衬里
公称通径/压力	dn15-400mm(1/2-16”) pn0.6-5.0mpa(150-600lb)
阻火层材质	304 304l 316 316l 哈氏合金蒙乃尔合金
防爆等级	bs 5501： iia iib iic
螺帽螺栓	20# 304 304l 316 316l
密封垫片	丁晴橡胶垫片聚四氟乙烯垫片金属垫片石墨垫片
密封面	突面（rf）平面（ff）凹凸面（mfm）榫槽面（tg）
法兰标准	hg gb hgj jb ansi jis din bs nf
连接形式	法兰连接(ii) 内螺纹连接(iii) 外螺纹连接(iv)对焊连接(i)
设计制造检测标准	hg/j532-91
工作温度	碳钢: -30℃ ~ 350℃ 不锈钢: -80℃ ~ 480℃
外表	碳钢: 防腐油漆铝合金、不锈钢: 酸洗处理或防腐油漆

主体材料及代号

压力等级

法兰标准

连接形式及代号
