华豫ycx系列自封式箱侧吸油过滤器

产品型号:0

产品类别:吸油过滤器

应用范围:

分享到：

产品介绍

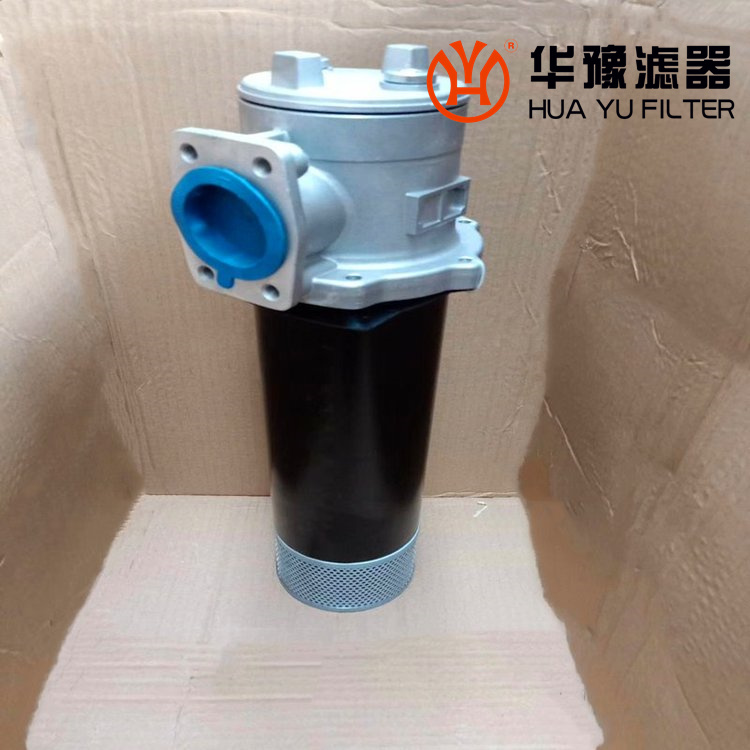

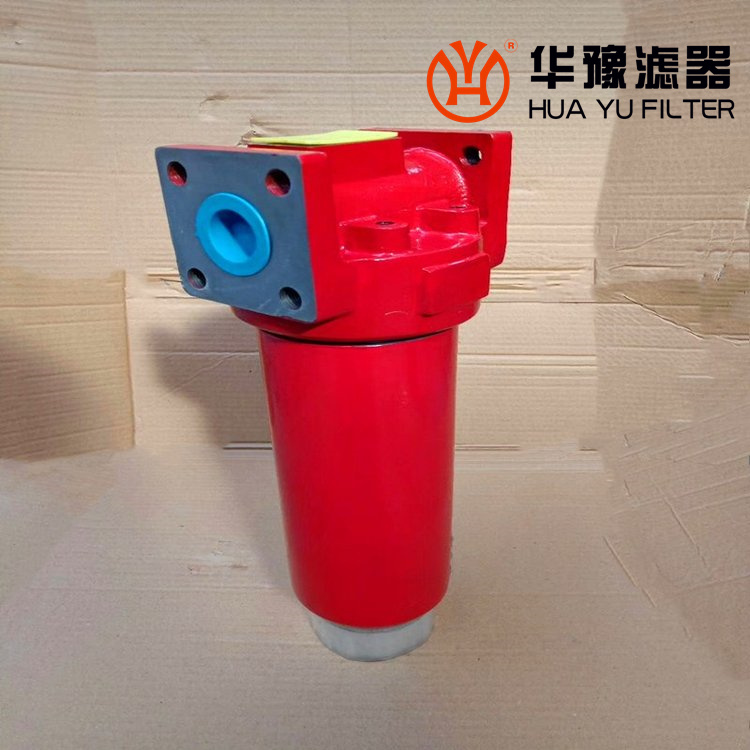

ycx系列自封式箱侧吸油过滤器

产品介绍：

本过滤器适用于油泵吸油口处滤除油液中的杂质，用以保护油泵及其他液压元件，有效地控制液压系统污染，提高液压系统清洁度。

过滤器配有发讯器，旁通阀，自封阀，集污盅。具有通油能力大，阻力小等优点。其主要性能特点有：

1、过滤器可直接安装在油箱的侧面、底部和上部，筒体伸入油箱的油液中。出油口设有螺纹和法兰连接方式，与油泵吸油口连接，管路简单，安装方便。

2、设有油路自封装置，清洗滤芯十分方便，当清洗或更换滤芯时卸下自封螺栓，安装在筒体低部的自封阀便会自行关闭，切断油路，使油箱内的油液不会外溢，当装配滤芯时，应特别注意装滤芯装入筒体内的定位槽，然后将顶杠插入自封阀定位孔座内，待检查装配位置正确无误后装上上盖，旋紧自封螺栓，此时自封阀自行开启，过滤器进入工作状态。

3、在过滤器出油口设有滤芯堵塞发讯器，具有直观和自动发讯两种功能。通过观察发讯器上的指示表，可以随时了解滤芯堵塞情况。当滤芯堵塞，出油口真空度达到0.03mpa时，发讯器便会发出讯号，此时应停机清洗或更换滤芯。

4、在滤芯上部设有旁通阀，当发讯器报警后不能立即处理故障，出油口真空度升至大于0.032mpa时，旁通阀便会自行开启，另开油路，以保护过滤器不受损坏，并避免油泵出现吸空现象，确保系统照常运行。

性能特点

1.简化管路：本滤油机属于多功能集成型，它直接安装在油箱侧面或底部，因此省略了截止阀、之家、部分管夹、管件等，使管路简化、设备结构紧凑。

2、安全可靠：

a、设有自封装置：由于备有在维修时自动切断与油源通道，维修后自动开启与油源通道，因此避免了因对截止阀操作失误，引起液压泵损坏事故。

b、设有压差发讯装置及旁通阀：当滤芯被污物堵塞，滤油器进出油口压差增0.03mpa时，压差发讯装置能自动开启电源发讯。（发讯电源0~36伏范围内通用）。若此时不能停机及时处理，则旁通阀即自动开启，另开油路避免液压泵产生吸空损坏事故。

c、发讯装置接口螺纹为：m20*1.5和m18*1.5两种，也可由用户自配接真空压力表。

3、更换或清洗滤芯方便：由于本滤油机装载油箱侧面或底部，上面露在外面，一旦需要更换或清洗滤芯时，只要拧下露出部的端盖中心大螺栓，然后写下圆周螺钉及端盖，即可去除滤芯组件。

4、正确设计安装位置：为了避免空气和尽量少的污染物吸入滤油器，滤油器尾部圆周上的吸油口离油箱液面距离应为3d-4d（d为滤油器出油口通径，即外形尺寸图中d6尺寸），离油箱地面的距离推荐为150至350mm（具体根据选用滤油器的大小而定）。
