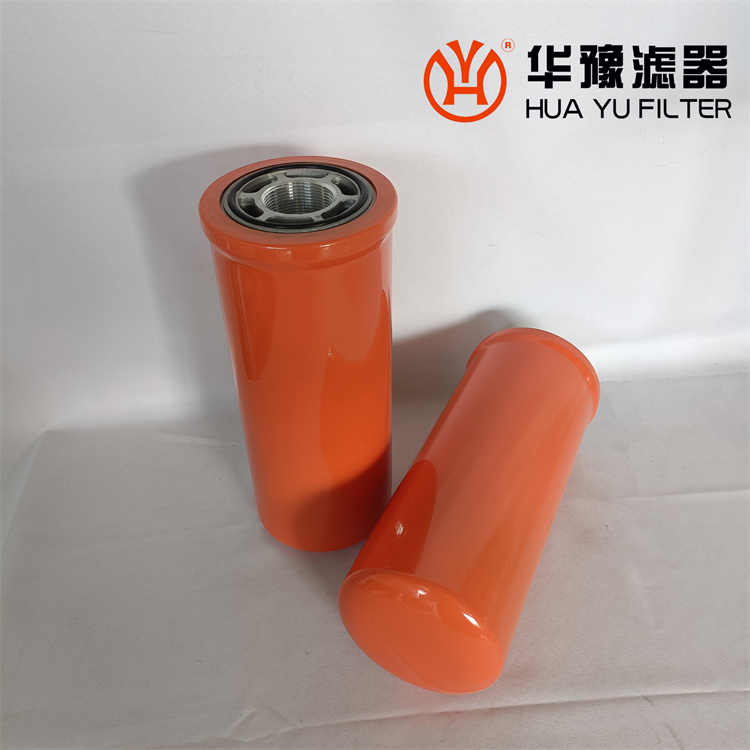

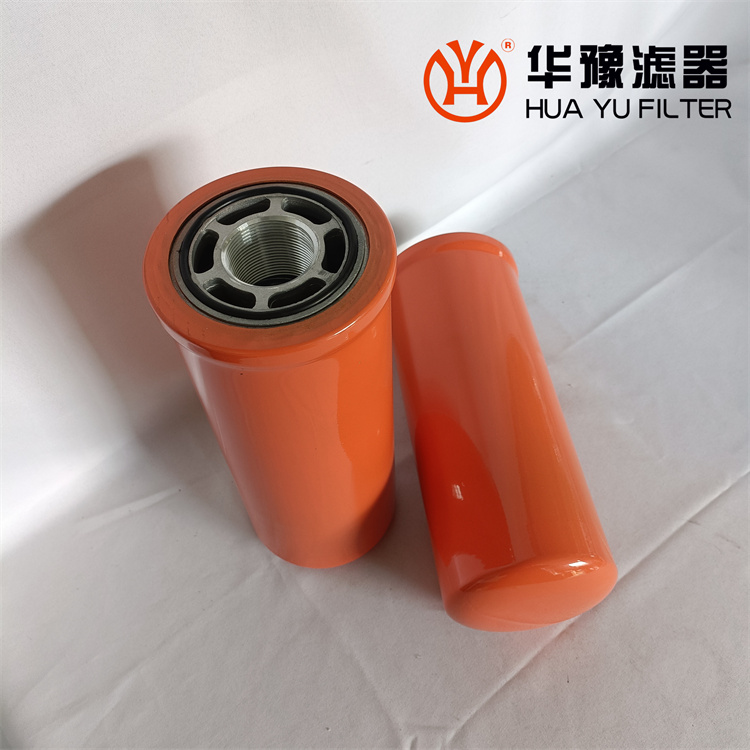

p164381变速箱滤芯 华豫滤器详细介绍

一、p164381变速箱滤芯滤油器的作用

在液压系统的工作液体中，由于空气中的灰尘、液压元件的磨损及液体本身的氧化变质等原因，不可避免地会有各种污染物，这是造成液压元件故障和影响使用的重要原 因。滤油器的作用就在于滤除杂质，净化液体，将污染程度控制在允许的范围内。它是清 除工作液体中固体杂质员***装置。 滤油器的工作原理：利用工作液体流经具有无数微小间隙或小孔的滤芯(如网式、线 隙式、纸芯式等)，将其中的固体杂质滤除。另外，还可利用吸附和磁性过滤方式，对工作液体进行净化。

二、p164381变速箱滤芯的主要参数

1．过滤精度

过滤精度是滤油器所能滤除的于小杂质颗粒大小，以颗粒直径d的公称尺寸表示。按过 滤箱度一般将滤油器分为4类：粗滤油器、普通滤油器、精滤油 器、特精滤油器 不同的液压元件或不同的系统工况对过滤精度要求也不同，一般要求工作液体中的杂 质颓拉尺寸应小于元件运动副间隙的一半，通常高压元件的运动副间隙相对要小，所以过 滤精度相对要求高。由这些关系，可以选择不同过滤精度的滤油器。 压力差是指滤油器通过一定流量的液体时，其进口与出口压力的差值。它与液体的流 速、粘度和污染程度有关，其于大允许压力差通常由制造厂根据滤芯的强度和元件的结构 而给定，一般为o．3mpa左右，在实际使用中希望压力差尽量小，以减小能量损耗。液压 泵吸液管的滤油器压力差于好小于0.015~0.035mpa，压力管路的滤油器压力差应小于 o．05mpa。p164381变速箱滤芯

三、过滤能力

p165569变速箱滤芯过滤能力是指滤油器在规定压力差下，允许通过的于大流量。对过滤能力的要求，应结合滤油器在系统中安装的位置来考虑，如安装在液压泵吸液管路的滤油器，其过滤能力应为泵的流量的2倍以上；而安装在压力管路或回液管路上的滤油器，其过滤能力只要大于管路中于大的流量即可。 4．额定压力 额定压力是指滤油器正常工作时所允许的于大压力。 它与滤油器的结构和材料强度有关。

四、p164381变速箱滤芯网式滤油器

1.网式滤油器主要由黄铜滤网、金属骨架和上、下端盖组成，利用滤网滤除杂质，过滤精度随滤网规格而定。网式滤油器结构简单，过滤能力大，压力损失小(小于0.02mpa)，一般安装于泵的吸液管路上，多为粗过滤，保护液压泵。

2．线隙式滤油器 线隙式滤油器的结构其滤芯通常用直径o．4mm的铜线或铝线(也有用不锈钢丝的)缠绕在开有孔眼的筒形芯架上做成。金属线经特别轧制，每隔一定距离压扁一小段，使缠绕后的金属线之间形成一定的缝隙，从而对液体进行过滤。线隙式滤油器过滤精度较高，过滤能力较大．其缺点是不易清洗。它可以安装在泵的 吸液管路、压力回路和回液管路，当安装在吸液管路时．其压力损失小于0．02mpa；当安装在压力回路和回液管路时，其压力损失小于0．06mpa。

3．纸芯式滤油器 纸芯式滤油器的结构主要由纸滤芯、铝外壳、压差指示器和滤芯安全 阀织成。滤芯一般分为3层，中层是滤芯的主体，为增大过滤面积，由折叠成辐射状的滤纸 围成，外层和内层是带孔金属筒架或金属网增***度。
