华豫外螺纹针型阀j23w-320p

产品型号:0

产品类别:取样减压阀

应用范围: 工业

分享到：

产品介绍

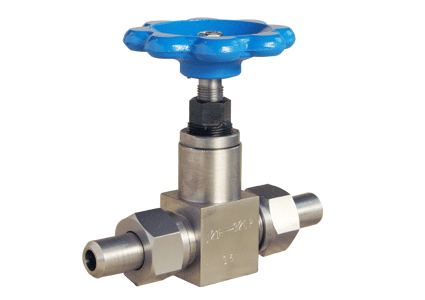

华豫外螺纹针型阀j23w-320p产品简介：
j23w外螺纹针型阀(带活焊接管)可配带不锈钢焊接管，能与管道直接对焊连接，也可通过外螺母拆卸阀门。密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
【工作原理】：
j23w外螺纹针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、ptfe或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
【主要零件材料】：

零件名称part name	阀杆、阀盖stem,bonnet	阀杆、阀瓣stem,disc	填料packing
j23w-16p	铬镍不锈钢 cr.ni stainless steel	铬镍不锈钢 cr.ni stainless steel	聚四氟乙稀、柔性石墨ptef,soft graphite
j23w-40、j23w-160	优质碳钢 high grade carbon steel	铬不锈钢 cr. stainless steel	聚四氟乙稀、柔性石墨ptef,soft graphite

型号 type	公称压力（mpa）nominal pressure	试验压力ps（mpa） test pressure			工作压力（mpa）working pressuer	工作温度（℃）working temperature	适用介质applicable mediun
型号 type	公称压力（mpa）nominal pressure	壳体shell	密封（液）seal	密封（气）seal	工作压力（mpa）working pressuer	工作温度（℃）working temperature	适用介质applicable mediun
j23w-16	1.6	2.4	1.76	0.6	1.6	p≤200℃	液化石油气水、油品等petroleun gas water,oil etc.
j23w-40p	4.0	6.0	4.4	0.6	4.0	p≤200℃
j23w-160	16.0	17.6	17.6	0.6	16.0	c≤425℃
j23w-320p	32.0	48.0	35.2	0.6	32.0	c≤425℃

【主要外形及连接尺寸】：

公称直径（mm）nominal diameter	尺寸dimensions							重量（kg）weight
公称直径（mm）nominal diameter	d0	d1	d2	l	h1	h2	m	重量（kg）weight
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2
