gn01b型 筒型冷却器

产品介绍：

gn01b型 筒型冷却器

双盘管高效冷却器tz01a-14, tz01b概述：
1、a型预冷却器采用单盘管，由样水管壁厚3mm，所以它能承受样水与冷却水之间很高的温差，使用寿命长。
2、b型管冷却器采用双盘管，经过一级降温后， 样水温度降低到100℃以下。由于样水与冷却水温差已经很小，所以样水管壁厚可适当减小，有效长度长，有效冷却面积大，同时，由于样水管壁厚为1.5mm,所以它能取得非常好的降温效果,经过两级降温后样水的温度不高于冷却水进口温度2℃。
a、样水入口温度200度时采用单盘管 双盘管冷却器进行两级冷却；

结构原理

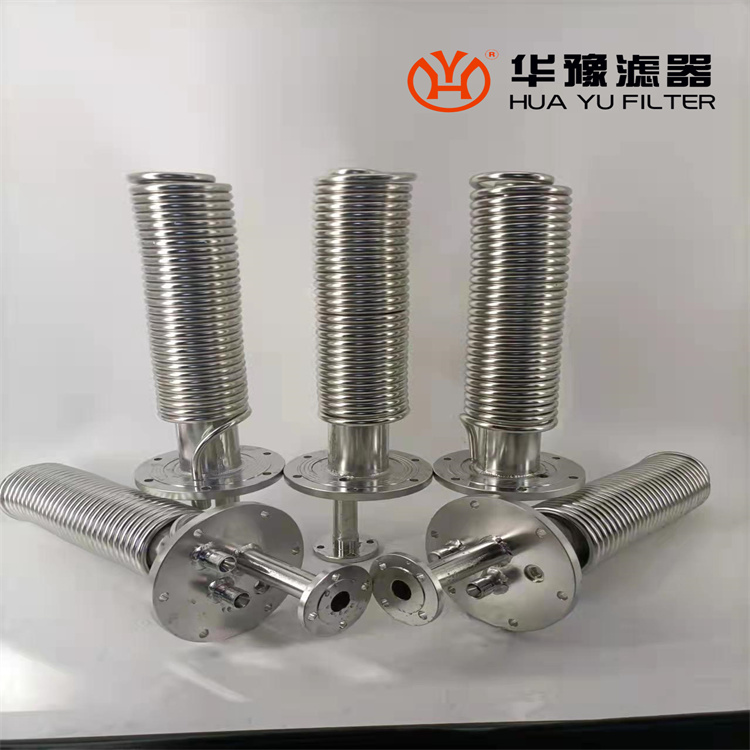

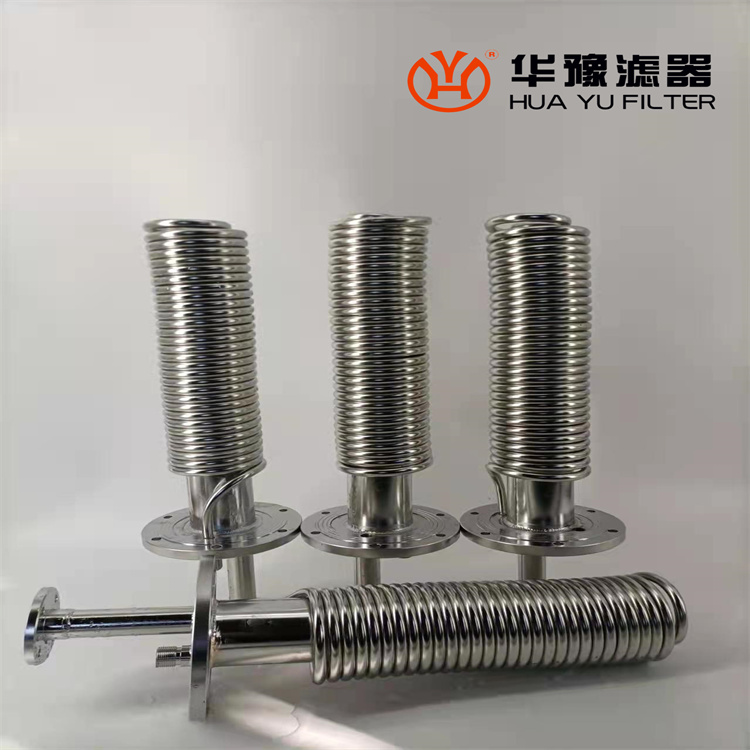

冷却器由内螺旋管、外螺旋管组成。共同安装在一个筒体内。外螺旋放在呈螺旋运行的冷却水中进行热交换；内螺旋管在呈涡流运动的冷却水中进行热交换，两种冷却水巧妙地匹配在一只冷却器中进行流动。
性能特点

1. 采用双筒内、外螺旋管的结构设计。在一个筒体内充分利用了冷却空间。增加了热交换面积。

2. 冷却器的温度端差为1.5℃，十分理想

3. 可采用任何冷却水，内螺旋管完全可以分解取出，便于维修和清洗。

4. tr4漩、涡筒式高效冷却器冷却效果特点好，可以一只替代二只冷却器。

技术参数
换热系数k值比较：（单位：大卡/米2 .度.公斤）
