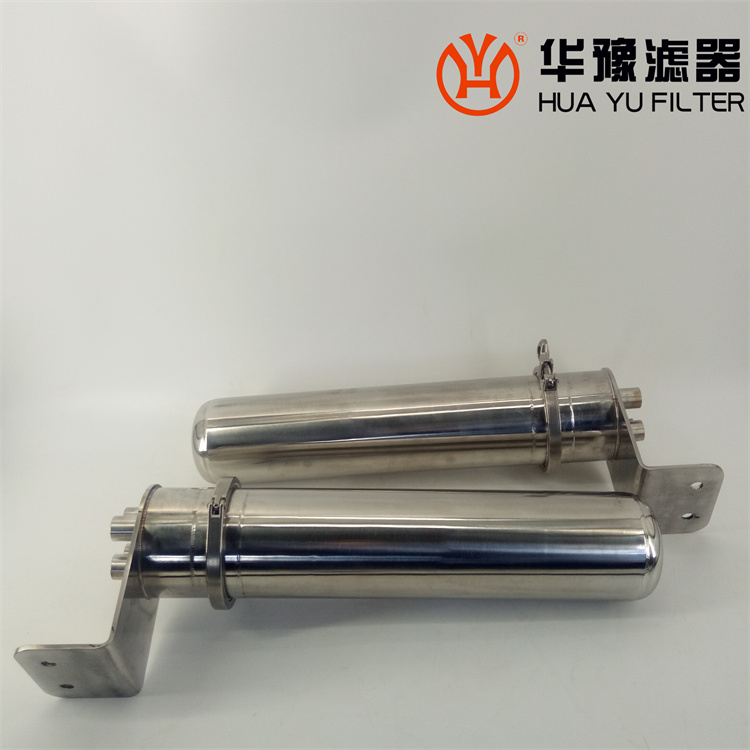

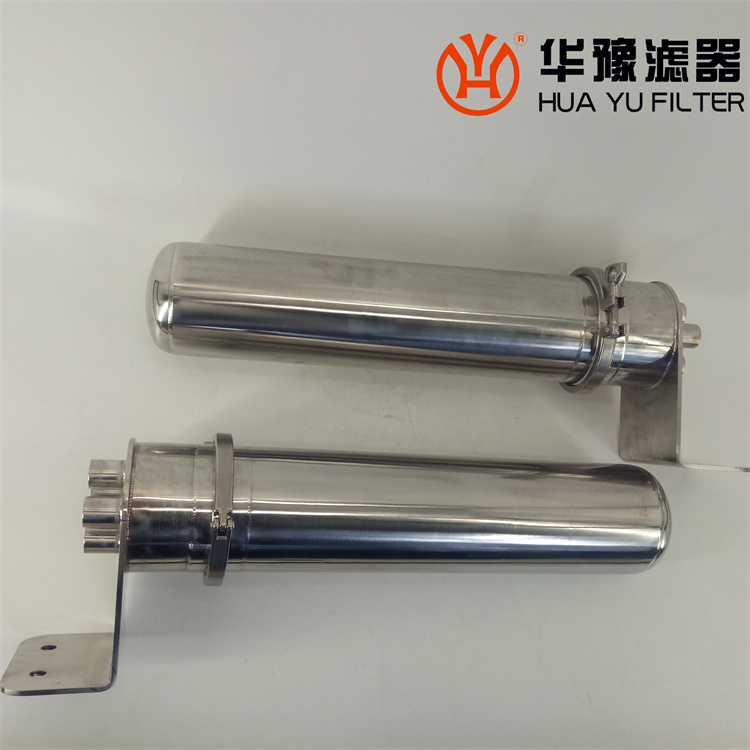

水电厂qyl-2010高效冷却器

一、 qyl-2010高效冷却器用途:qyl-2010高效冷却器系列筒形冷却器用于对高温水汽样品进行热交换，提供合适温度水汽样品。二、qyl-2010高效冷却器 产品规格及结构特点

qyl-2010高效冷却器分为型单盘管预冷却和双盘管高效冷却器两种结构形式：

qyl-2010高效冷却器器一般配套使用，前者用于一级冷却，后者用于二级冷却。qyl-2010高效冷却器：冷却水从底部切向进水，冷却水由下而上，待冷却样水沿螺旋管由上至下冷却水和样水的流向相反，两者进行逆向热交换。盘管内设置压水挡板，确保冷却水的液面到达内胆的法兰下面。该系列冷却器与上法兰进出水的筒形冷却器相比具有重量轻，拆卸维护方便等优点。qyl-2010高效冷却器（φ14×3）预冷却器的样水管壁厚达3mm，所以该冷却器用于高温测点的一级冷却时能承受样水与冷却水之间很高的温差，使用寿命长。经过前面gn01a型冷却器的冷却后，样水的温度一般可降低到100℃以下。

qyl-2010高效冷却器：冷却水从底部进入，流过内盘管和外盘管两个流程，冷却水通过内盘管中间导向管引至法兰面，顺次流过内、外盘管两个流程，整个过程中样水和冷却水进行充分的逆向热交换。qyl-2010高效冷却器采用φ10×1.5不锈钢盘管，有效冷却面积大，降温效果好。

对于高温测点，经过前述的两级冷却后，样水的温度不高于冷却水进口温度1.5℃。

如下优点：

  1、传热***是光滑式冷油器的4-5倍，是低肋管式的2.5-3.5倍；

  2、节约材料：比光滑管节约材料15％-25％，比低肋管节约材料20％-40％；

  3、结构紧凑，其紧凑度为50—100m2／m2为光滑管与低肋管的2-3倍；

  4、油阻小：因采用旋流导板，油进入为切向流动，有利干流体运行：

  5、使用寿命长，安装检修方便：花蕊翅片管热膨胀应力小，加上与旋流导板连接为柔性连接，故不存在常见的铜管胀裂，泄漏问题。因其仍为管壳式结构，安装检修方便
