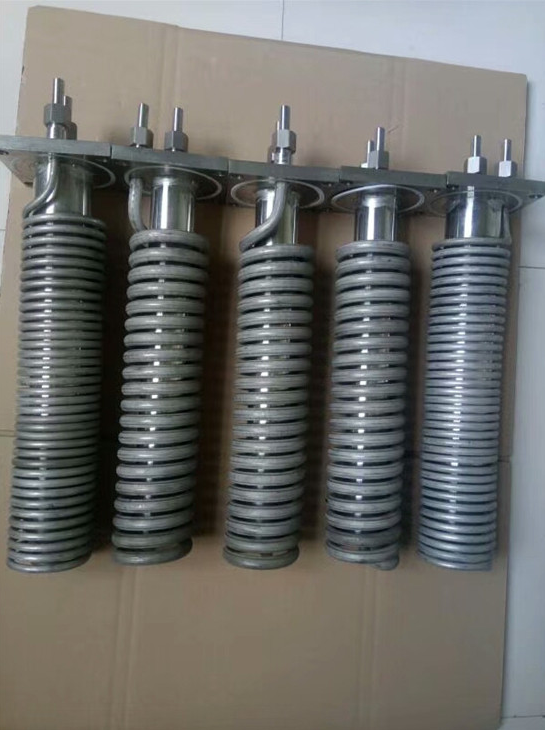

华豫汽水取样预冷盘管hp01a型单盘管

产品型号:0

产品类别:水样冷却器盘管

应用范围: 水处理

分享到：

产品介绍

	华豫 *汽水取样预冷盘管hp01a型单盘管产品特点及性能：

	取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热***、清洗方便、使用寿命长等优点

	名称:筒式高效螺旋管流冷却器

	型号:tr1

	连接尺寸:φ12.14.16

	工作温度:580℃

	公称压力:l32mpa

	冷却水量:1吨/时.只

	试验压力:≥40mpac

	连结方式:承插焊接

	样水出口温度:冷却水温度±3℃

	华豫* 汽水取样预冷盘管hp01a型单盘管规格标准：

取样器管为不锈钢，壳体为碳钢。

取样冷却管一般选直径10、12、14、16、18mm(也可用户***)接口可选焊接和法兰，冷却水接口为dn25，外螺纹。

一般选型常为:qyl-159/0.32、qyl-219/0.40和qyl-273/0.54。

是否需组合式(即是否要支架、水槽、阀门等)。

	华豫 *汽水取样预冷盘管hp01a型单盘管取样步骤：

	1.锅炉水的取样

	锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的***个排污阀门之前。

	2.给水的取样

	给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

	3.凝结水的取样

	凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。

	4.疏水的取样

	疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。

	5 将蒸汽样品通过取样冷却器，使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求，与水的取样相同。

	华豫* 汽水取样预冷盘管hp01a型单盘管注意事项:

	取样的导管均采用不锈钢管，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染。

	华豫* 汽水取样预冷盘管hp01a型单盘管技术要求:

	1.取样冷却器冷却水流量在500-700ml/min，冷却介质温度可以降到30以下。

	2.取样冷却器冷却管均采用不锈钢管，不能用碳钢管或铜管，以免样品被冷却管的金属腐蚀产物污染。

	3.取样冷却器冷却管可设计为单盘管或双盘管(按介质参数及安装空间设计)。

	4.取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热***、清洗方便、使用寿命长等优点，取样管采用螺旋蛇形盘管结构，并选用***不锈钢作为换热管，具有***，***，使用寿命长，不污染样品等特点。

	5.根据样品采集点的分部及集中，设计单位，可根据使用工况，设计单台取样冷却器和组合式取样冷却器，便于同时对蒸汽，炉水，疏水，给水及除氧出水取样。
